Use Case mempresentasikan sebuah interaksi antara actor dengan sistem. Use Case Diagram juga menjelaskan manfaat sistem jika dilihat menurut pandangan orang yang berada diluar sistem (actor). Use Case merupakan sebuah pekerjaan tertentu, misalnya login ke sistem, meng - create sebuah daftar daftar belanja dan sebagainya.
Actor menggambarkan orang, sistem atau entitas luar yang menyediakan informasi atau menerima informasi dari sistem. Actor menggambarkan sebuah tugas/peran dan bukannya posisi sebuah jabatan. Actor biasanya menggunakan Kata benda. Dalam
Use Case Diagram terdapat satu aktor pemulai atau initiator actor yang membangkitkan rangsangan awal terhadap sistem, dan mungkin sejumlah aktor lain yang berpartisipasi atau participating actor akan sangat berguna untuk mengetahui siapa aktor pemulai tersebut.
Use case menggambarkan perilaku, termasuk didalamnya interaksi antara actor dengan sistem. Use case dibuat berdasarkan keperluan actor, merupakan “apa” yang dikerjakan sistem bukan “bagaimana” sistem mengerjakannya. Setiap use case harus diberi nama yang menyatakan apa hal yang dicapai dari hasil
interaksinya dengan actor. Nama use case boleh terdiri dari beberapa kata dan tidak boleh ada dua use case yang memiliki nama yang sama.
- Association antara actor dan use case
Ujung panah pada association antara actor dan use case mengindikasikan siapa/apa yang meminta interaksi dan bukannya mengindikasikan aliran data Sebaiknya gunakan
Garis tanpa panah untuk association antara actor dan use case
association antara actor dan
use case yang
menggunakan panah terbuka untuk mengindikasikan bila actor berinteraksi secara pasif dengan system anda

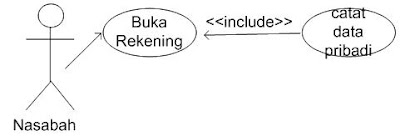

1. include termasuk didalam use case lain (required) / (diharuskan) Pemanggilan use case oleh use case lain, contohnya adalah pemanggilan sebuah fungsi program Tanda panah terbuka harus terarah ke sub use case Gambarkan association include secara horizontal. berikut adalah contohnya:
2. extend digunakan ketika hendak menggambarkan variasi pada kondisi perilaku normal dan menggunakan lebih banyak control forn dan mendeklarasikan ekstension pada use case utama atau dengan kata lain adalah perluasan dari use case lain jika syarat atau kondisi terpenuhi. Berikut adalah contohnya:
- Generalization / Inheritance antara Use Case
Generalization dipakai ketika ada sebuah perilaku khusus (single condition) dan merupakan pola hubungan base – parent use case. Digambarkan dengan generalization / inheritance antar use case secara vertical dengan inheriting use case dibawah base / parent use case.
- Generalization / Inheritance antara Actors
Digambarkan generalization / Inheritance antara Actors secara vertical dengan inheriting actor dibawah base / parents use case.
